Sumador de 4 bits

Sumador de 4 bits

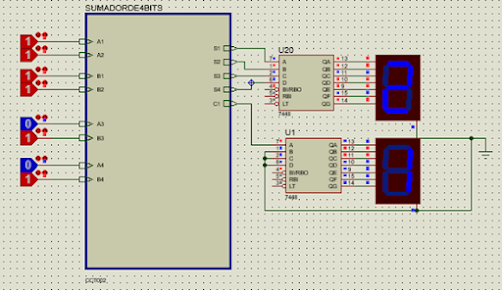

Un display de siete segmentos números en binario que van desde el 0 al 9. Es un sencillo circuito que se puede encadenar con otros para mostrar los dígitos que sean necesarios. Esto es lo que se llama un decodificador de 4 bits para un display de 7 leds.

Es un circuito que convierte las señales de entrada de 4 bits en una señal de salida de 7 bits. Las de entrada son números en binario del 0 al 9.

library IEEE;

use IEEE.STD_LOGIC_1164.ALL;



-- Uncomment the following library declaration if using

-- arithmetic functions with Signed or Unsigned values

--use IEEE.NUMERIC_STD.ALL;



-- Uncomment the following library declaration if instantiating

-- any Xilinx primitives in this code.

--library UNISIM;

--use UNISIM.VComponents.all;



entity sumadorde4bits is

    Port ( a1 : in  STD_LOGIC;

           a2 : in  STD_LOGIC;

           a3 : in  STD_LOGIC;

           a4 : in  STD_LOGIC;

           b1 : in  STD_LOGIC;

           b2 : in  STD_LOGIC;

           b3 : in  STD_LOGIC;

           b4 : in  STD_LOGIC;

           s1 : out  STD_LOGIC;

           s2 : out  STD_LOGIC;

           s3 : out  STD_LOGIC;

           s4 : out  STD_LOGIC;

           ci : out  STD_LOGIC);

end sumadorde4bits;



architecture Behavioral of sumadorde4bits is



component medio_sumador is

    Port ( a : in  STD_LOGIC;

           b : in  STD_LOGIC;

           c : out  STD_LOGIC;

           s: out  STD_LOGIC);

end component;



component sumadorcompleto is

    Port ( a : in  STD_LOGIC;

           b : in  STD_LOGIC;

           cin : in  STD_LOGIC;

           s1 : out  STD_LOGIC;

           cout : out  STD_LOGIC);

end component;



SIGNAL cx, cy, cz :STD_LOGIC;



begin



U0: medio_sumador PORT MAP (a1, b1, s1, cx);

U1: sumadorcompleto PORT MAP (a2, b2, cx, s2,cy);

U2: sumadorcompleto PORT MAP (a3, b3, cy, s3,cz);

U3: sumadorcompleto PORT MAP (a4, b4, cz, s4,ci);



end Behavioral;
